Betonarme Prefabrike Sistemler Üzerine Analitik ve Standart Odaklı Derin Araştırma Raporu
Betonarme prefabrike (önüretimli) sistemler; kolon, kiriş, döşeme, panel/perde gibi elemanların fabrika/üretim tesisinde üretilip şantiyeye nakledilerek birleştirilmesiyle oluşturulan yapı sistemleridir. Türkiye Bina Deprem Yönetmeliği (TBDY 2018) önüretimli betonarme binaları; şantiyeye nakledilip birleştirilen kolon, kiriş, perde/panel, döşeme, duvar veya hücre elemanlarından oluşan binalar olarak tarif eder ve bağlantıların moment aktarır veya mafsallı (moment aktarmayan) olabileceğini açıkça belirtir.
Bu rapor, betonarme prefabrike sistemleri eleman tipolojisi, standartlar-mevzuat, fabrika üretim süreçleri, tasarım ve bağlantı ayrıntıları (moment aktarımı–ankraj–ek), kalite kontrol/test, lojistik ve montaj, maliyet-ekonomi, sürdürülebilirlik ve deprem performansı, Türkiye vaka örnekleri ve uygulama kontrol listeleri eksenlerinde ele alır.
Kritik sonuçlar:
TBDY 2018, ön üretimli binalar için ayrı bir bölümde (Bölüm 8) bağlantı tiplerini sınıflandırır (MFB: mafsallı bağlantılar; MAB: moment aktaran bağlantılar) ve standart bağlantı tiplerinin dışında çözüm önerilecekse, bunun deneysel çalışmalarla yeterli rijitlik-dayanım-süneklik ve kararlı çevrimsel davranış gösterdiğinin belgelenmesini ister. Bu, bağlantı tasarımının (düğüm–ankraj–ek–moment transferi) prefabrike sistemin deprem güvenliğinde belirleyici olduğu anlamına gelir.
Üretim açısından; kamu teknik şartnameleri prefabrike elemanlarda vibrasyonla sıkıştırma, soğuk derzsiz tek sefer döküm, buhar kürü uygulanacaksa ilgili esaslara uyum, her 25 m³ için numune alma ve gerektiğinde tahribatsız deney/yükleme deneyi gibi kontrollere yer verir. Fabrika kalite sistemi için TSE’nin TSE K 118 dokümanı, ISO 9001 proses modeli üzerine kurulmuş sektöre özgü bir yönetim sistemi yaklaşımı sunar.
Lojistikte gabari ve taşıma izinleri en pratik kısıtlardır: Karayolları Trafik Yönetmeliği 128. madde; azami genişlik 2,55 m (frigorifikte 2,60 m), azami yükseklik 4,00 m ve çeşitli araç tipleri için azami uzunlukları tanımlar; bu sınırları aşan “bölünemeyen özel yük” taşımalarında Karayolları Genel Müdürlüğü’nden Özel Yük Taşıma İzin Belgesi/Özel İzin Belgesi alınmasını öngörür.
Ekonomide “prefabrik mi yerinde dökme mi?” sorusuna tek cevap yoktur; ancak kamu birim fiyatları üzerinden normalize edilmiş örnek bir kıyas, bazı durumlarda prefabrike döşemenin (ör. 16 cm öngerilmeli boşluklu) yerinde dökme döşemeye yakın hatta daha avantajlı olabildiğini; fakat duvar/perde gibi elemanlarda kalıp işçiliği nedeniyle yerinde dökmenin birim maliyetinin yükselerek prefabrik lehine fark doğurabildiğini gösterir (raporda varsayımlar şeffaf verilmiştir).
Sürdürülebilirlikte prefabrikasyon; fabrika ortamında tekrar eden kalıp–daha düşük fire–daha kontrollü kür ve kalite ile dayanıklılık artışı gibi mekanizmalarla çevresel ve performans kazanımları hedefler. ISO 21930, yapı ürünleri için çevresel ürün beyanlarının (EPD) ilkelerini ve gerekliliklerini tanımlar; sektör EPD’leri bu çerçevede kıyaslamaya imkân sağlar.
Tanımlar, Eleman Tipleri ve Sistem Varyantları
Tanım ve kapsam
Betonarme prefabrike (önüretimli) yapı; taşıyıcı elemanları bir üretim tesisinde üretilip şantiyede birleştirilen yapıdır. TBDY 2018, bu kapsamı açık biçimde “kolon, kiriş, perde, panel, çift cidarlı panel, döşeme, duvar veya hücre elemanları” üzerinden tanımlar. Aynı bölüm, prefabrike elemanların moment aktaracak veya moment aktarmayacak şekilde (pimli/kaynaklı vb.) bağlanabileceğini ve buna uygun tasarlanması gerektiğini belirtir.
Uluslararası literatürde bağlantılar çoğunlukla “ıslak derz (wet/emulative)” ve “kuru/ mekanik (dry/mechanical)” ayrımıyla ele alınır. SAFECAST kılavuzu; derzleri (i) kuru derz–mekanik bağlantılar (gerekirse harçla doldurma/sabitleme), (ii) emülatif derz–donatı bindirmeleri ve yerinde döküm betonla monolitik sürekliliğin geri kazanılması, (iii) mekanik derz–flanş/çelik bağlantı elemanları gibi sistemler şeklinde sınıflar.
Eleman türleri ve tipik kullanım
Aşağıdaki tablo, istenen elemanlar (duvar, kolon, kiriş, döşeme, merdiven, çatı, panel, modüler birimler) için tipik prefabrikasyon yaklaşımını ve öne çıkan bağlantı/kritik noktaları özetler. (Elemanların deprem tasarımında çoğu zaman belirleyici olan husus, “elemanın kendisinden çok bağlantı ve diyafram aktarımıdır”. TBDY Bölüm 8’in kurgusu da bu yöndedir.)
| Eleman | Tipik prefabrik form | Başlıca işlev | Tipik bağlantı/ek prensibi | Kritik tasarım-kalite noktaları |
|---|---|---|---|---|
| Duvar / Perde | Tek cidarlı panel, çift cidarlı panel (sandviç/çift kabuk vb.) | Yatay yük taşıma (perde), bölme/cephe | Ankraj plakaları + kaynak/bolt; donatı manşonu; ıslak derz; diyafram bağlantıları | Çatlak kontrolü, ankraj kapasitesi, derz su yalıtımı, tolerans ve oturma payı |
| Kolon | Tek parça kolon, kolon segmentleri | Düşey taşıma + çerçeve davranışı | Temele soket/pocket; filiz donatı + grout; manşon; taban plakası/ankraj | Temel-kolon ekinde moment/eksensel aktarım, montaj stabilitesi, grout dayanımı |
| Kiriş | Basit mesnetli kiriş, konsol/korniş kiriş, ana kiriş | Açıklık geçme, yük toplama | Mafsallı mesnet (pim/dübel), ıslak düğüm, kaynaklı/boltlu bağlantı | Mesnet bölgesi ezilme–sıyrılma, kesme sürtünmesi, montaj geçici durum |
| Döşeme | Boşluklu (hollow-core), plak/TT, çift kabuk + topping | Diyafram + düşey yük taşıma | Anahtar oluğu grout, topping (kaplama betonu), çevre bağ kirişleri | Diyafram kuvvetleri, derz doluluğu, ses/yangın/durabilite detayları |
| Merdiven | Tek parça sahanlıklı, iki parçalı (kol + sahanlık) | Düşey sirkülasyon | Oturma cepleri, ankraj plakası/bolt, yerinde döküm derz | Titreşim konforu, mesnet çatlağı, mimari tolerans |
| Çatı | Çatı makası + aşık, prefabrike çatı paneli | Çatı diyaframı/örtü taşıma | Çerçeve bağlantıları + diyafram aktarımı | Rüzgâr emme, diyafram sürekliliği (TBDY 8.6.1) |
| Panel (cephe/kaplama) | Mimari prefabrike cephe paneli | Kaplama + bazen yatay yük | Ankraj/askı + kayma bağlantıları | Depremde göreli kat ötelenmesi, ankraj yorulması; SAFECAST bu konunun ayrıca çalışılması gerektiğini not eder |
| Modüler birimler | Hücre (cell) modüller, 3B hacimsel modüller | Hızlı kurulum | Modül-modül çekme/kesme aktarımı + diyafram | Birleşim sızdırmazlığı, taşıma/montaj deformasyon limitleri |
Sistem tipleri
ürkiye pratiğinde ana taşıyıcı sistem varyantları şu başlıklarda toplanır:

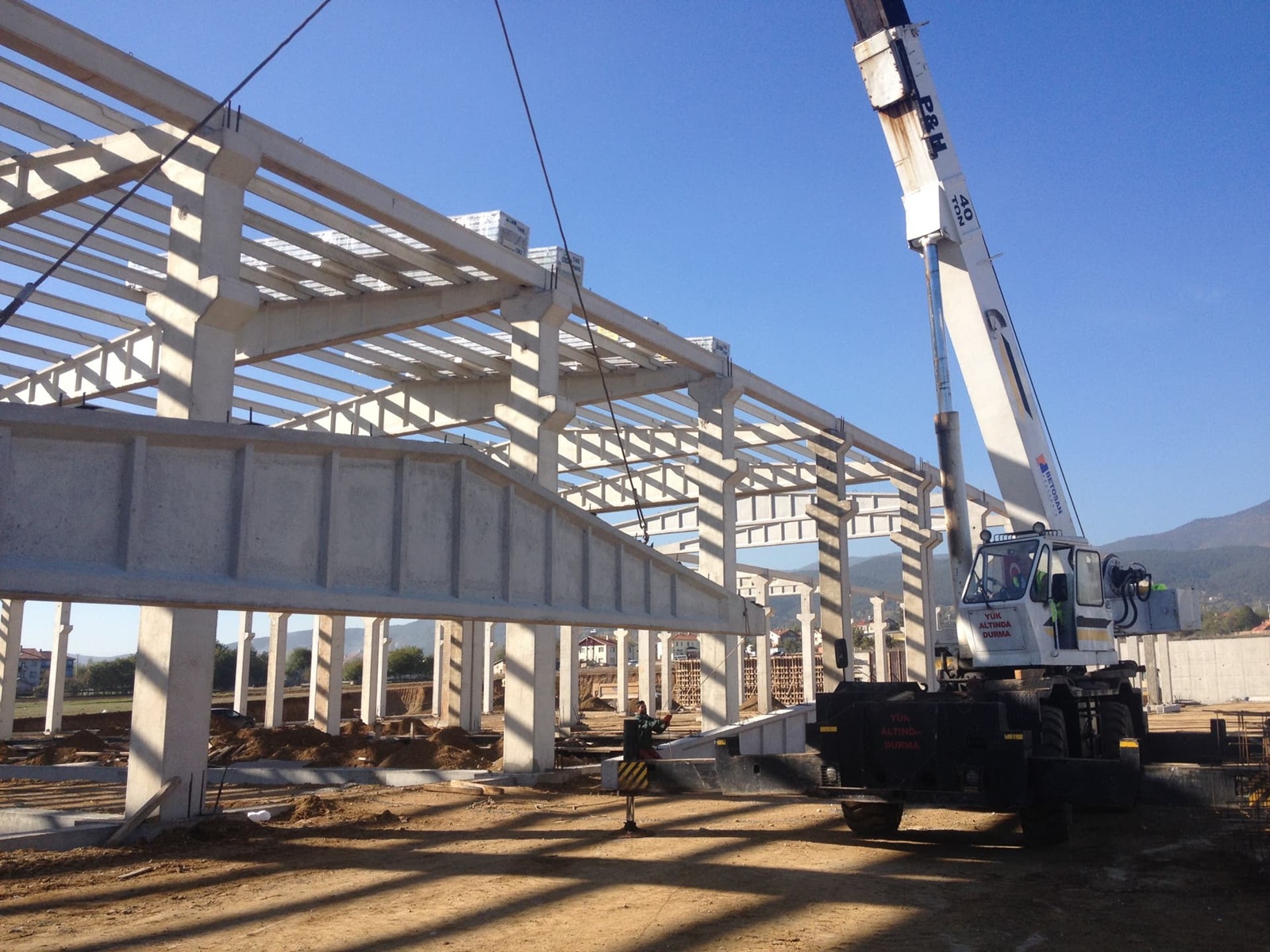

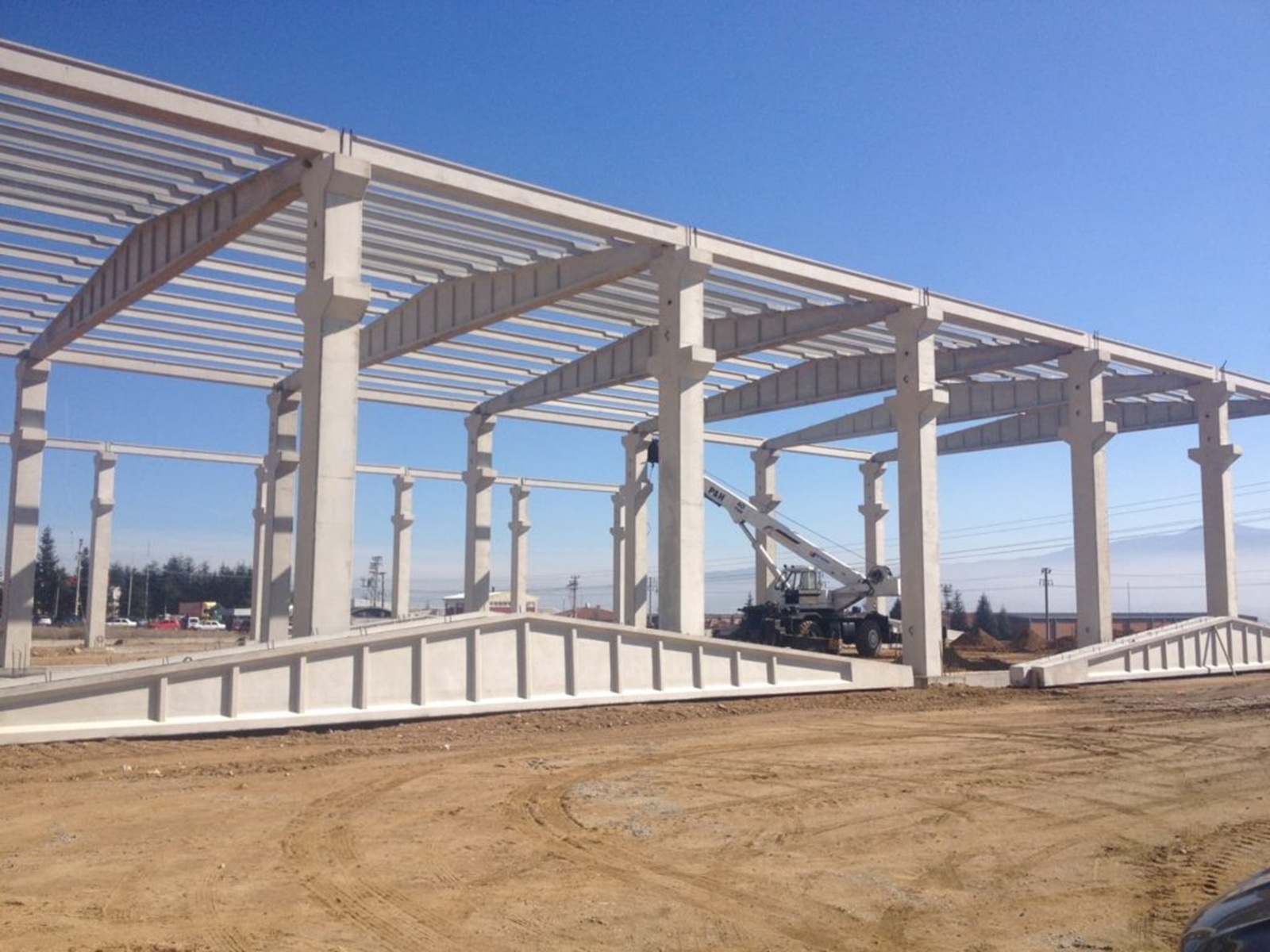

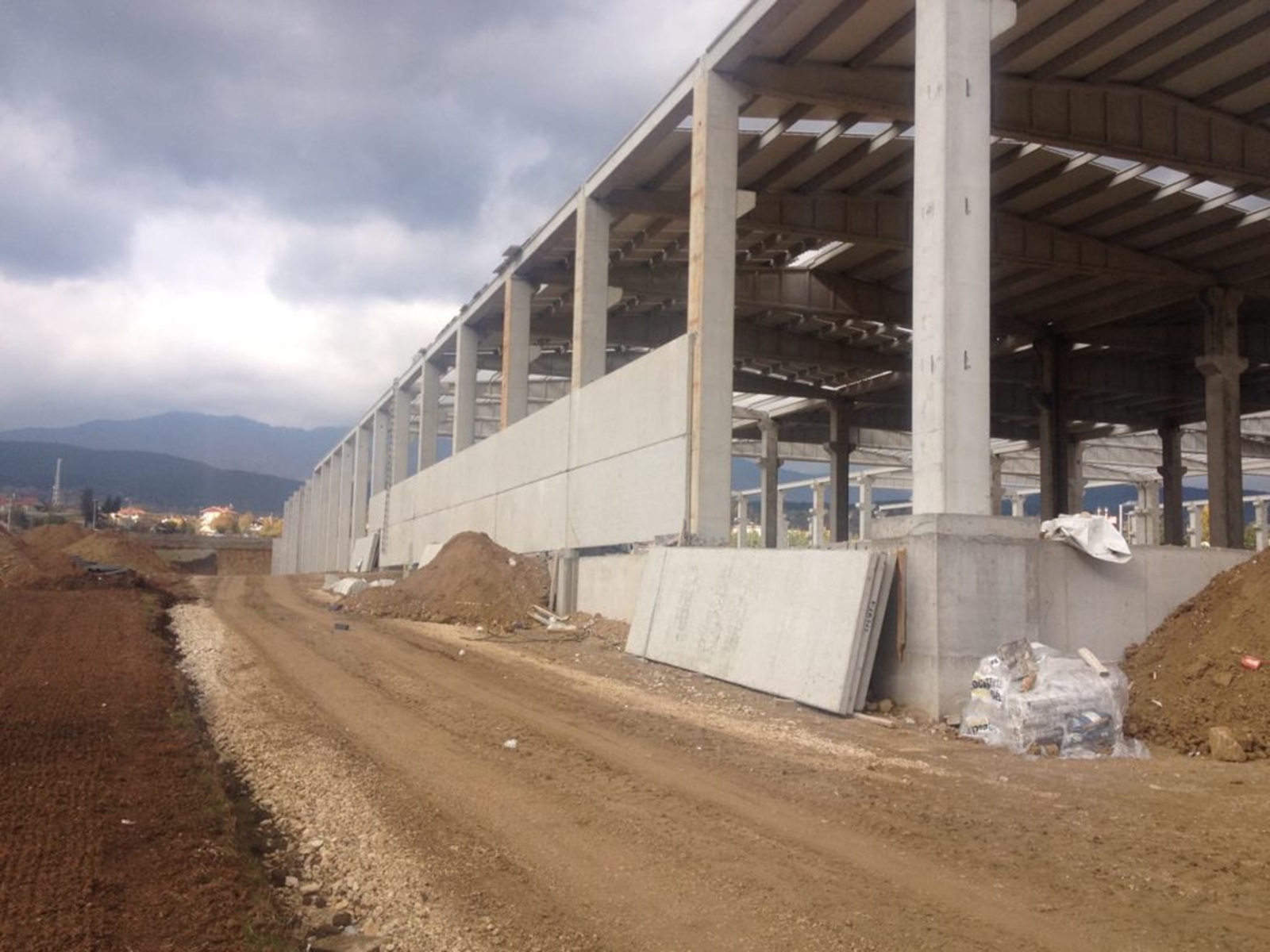

Prefabrike çerçeve sistemleri: Kolon-kiriş ana sistemi; çoğunlukla mafsallı veya moment aktaran düğüm bölgeleri ile kurgulanır. TBDY, mafsallı bağlantıları (MFB) ve moment aktaran bağlantıları (MAB) ayrı alt başlıklarda tanımlar.
Panel/perde ağırlıklı sistemler: Prefabrike perde veya panel-döşeme kombinasyonları; TBDY’de ayrıca “önüretimli taşıyıcı panel-döşeme sistemleri” başlığı altında ele alınır.
Karma sistemler: Perde/kolon yerinde dökme; kiriş/döşeme prefabrike gibi hibrit yaklaşımlar, Türkiye’de endüstriyel/lojistik yapı tipolojilerinde sık görülür (ör. Yapı Merkezi’nin bir haberinde perde-kolonun yerinde dökme, kiriş-döşemenin prefabrik olduğu karma sistemden bahsedilir).
Standartlar, Yönetmelikler ve Sertifikasyon
Türkiye’de tasarım–uygulama mevzuat çerçevesi
Deprem tasarımı: TBDY 2018, “Deprem Etkisi Altında Önüretimli Betonarme Bina Taşıyıcı Sistemlerinin Tasarımı İçin Özel Kurallar” başlığıyla Bölüm 8’i tamamen önüretimli sistemlere ayırır. Bu bölüm, bağlantı tiplerini (MFB, MAB), panel-döşeme sistemlerini ve diyafram koşullarını içerir.
Bağlantı inovasyonu için deneysel doğrulama zorunluluğu: TBDY, Bölüm 8’de tanımlı bağlantılardan farklı bir bağlantı tipinin uygulanabilmesini; deneysel çalışmalarla yeterli rijitlik, dayanım, süneklik; kararlı çevrimsel döngüler ve benzer dayanıma sahip monolitik bağlantıya eşdeğer enerji tüketimi gösterilmesine bağlar. Bu madde, prefabrik sistemlerde “detay uydurma” yaklaşımının mevzuat açısından riskli olduğunu; tip test/performans kanıtı gerektiğini ortaya koyar.
Minimum beton sınıfı: TBDY, deprem yüklerine maruz önüretimli betonarme binalarda kullanılacak en düşük beton kalitesini C30 olarak belirtir. (Bu şart, daha eski bazı dokümanlarda görülen “BS20” gibi ifadelerden daha güncel ve daha yüksek bir eşik set eder.)
Betonarme genel tasarım standardı: TS 500 “Betonarme Yapıların Tasarım ve Yapım Kuralları” Türkiye’de “mecburi standart tebliği” kapsamında yürürlüğe konulmuş ve 2015’te tadil edildiği Resmî Gazete’de yayımlanmıştır. Prefabrike elemanların üretim/taşıma/montajına ilişkin bazı kamu şartnameleri de genel olarak TS-500’e uyulacağını belirtir.
Yapı denetimi ve proje/onay süreçleri: 4708 sayılı Yapı Denetimi Hakkında Kanun; can ve mal güvenliğini teminen projelerin ve yapının imar planı + fen/sanat/sağlık kuralları + standartlara uygun kaliteli yapılması için denetim sistemini düzenler. Kanun, kapsamına giren her türlü yapının Bakanlıktan izin belgesi alan yapı denetim kuruluşlarının denetimine tabi olduğunu ifade eder.
Ürün standartları, CE işareti ve performans beyanı
Türkiye, yapı malzemelerinde AB Yapı Malzemeleri Yönetmeliği (CPR 305/2011) uyumlu mevzuata sahiptir. Bu çerçevede, CE işareti için performans beyanı (DoP) düzenlenmesi; DoP yoksa CE işareti konulamaması temel kuraldır.
AVCP (Performansın Değişmezliğinin Değerlendirilmesi ve Doğrulanması) sistemi, uyumlaştırılmış standartlar kapsamında ürünlerin piyasaya arzında üretici–onaylanmış kuruluş rollerini tanımlar. Avrupa Komisyonu, AVCP sistemlerinin CPR kapsamındaki mantığını ve sistem seviyelerini açıklar.
Prefabrike beton ürünleri için “ortak kurallar”: EN 13369 (Common rules for precast concrete products) ailesi, çok sayıda prefabrike ürün standardının atıf yaptığı ortak çerçevedir. EN 13369:2018’in geri çekilerek EN 13369:2023 ile değiştirildiği; ayrıca fabrika üretim kontrolünün (FPC) EN 13369:2013 madde 6.3 çerçevesinde ele alındığı bilgisi standart veri tabanlarında yer alır.
Eurocode–ACI–ISO ekseninde ilgili hükümler ve pratikte “hangi madde nerede” haritası
Aşağıdaki tablo, istenen standart aileleri için prefabrike betonarme açısından pratikte en çok “yük taşıyan” maddeleri ve raporda kullanılan doğrulanabilir madde örneklerini listeler. (Not: Standartların baskı yılına göre madde numaraları ve içerik yerleşimleri değişebilir; burada kaynaklarda açıkça görülen/atıf alan maddeler öne çıkarılmıştır.)
| Standart/Yönetmelik | Prefabrik açısından kritik başlık/amaç | İlgili madde/başlık örnekleri (seçme) | Kaynak dayanağı |
|---|---|---|---|
| TBDY 2018 | Önüretimli binalar için deprem özel kuralları ve bağlantı tipolojisi | Bölüm 8; 8.2.1 (elemanlar ve bağlantılar), 8.3 (MFB), 8.4 (MAB), 8.5 (panel-döşeme), 8.6.1 (çatı diyaframı) | |
| TS 500 | Betonarme tasarım ve yapım kuralları; prefabrike elemanların temel “betonarme kural seti” | Mecburi standart tebliğiyle yürürlüğe konulmuş, 2015’te tadil | |
| TS EN 12390-3 | Basınç dayanımı deney yöntemi (QC) | “Sertleşmiş beton deneyleri – Bölüm 3: basınç dayanımı” | |
| Eurocode 8 (EN 1998-1) | Deprem tasarım prensipleri; prefabrike bağlantılarda enerji tüketimi/kapasite tasarımı yaklaşımı | SAFECAST, EC8’te 5.11.2.1.* maddelerine atıf yapar | |
| Eurocode 2 (EN 1992-1-1) | Betonarme tasarım; aderans/ankraj, kesme vb. | SAFECAST, aderans dayanıma ilişkin EC2 8.4.2’ye atıf verir | |
| Eurocode 2 (EN 1992-4) | Beton içine ankrajlı bağlantı elemanlarının tasarımı | 1.1 Genel: beton içine bağlantılarla etkilerin betona aktarımı | |
| ACI 533R-11 | Prefabrike duvar panelleri: tasarım–tolerans–malzeme–imalat–montaj–test | Bölümler: 3.6 Connections; 6 (fabrication); 7 (installation); 8 (quality/tests) | |
| ACI 550.1R-09(17) | Depremde “emulative” (monolitik davranışı taklit eden) prefabrike detaylandırma | 1.1–1.2 (tanım/kapsam); Bölüm 5 (bağlantılar); Bölüm 6 (imalat-taşıma-montaj- denetim rehberi) | |
| ACI 318-19 (seçme) | Betonarme genel kod; prefabrike bağlantılarla ilişkili detaylar | PCI makalesi: ACI 318-19 §16.5 (korniş/corbel), §18.12.11 (precast diyaframlara uygulanır) | |
| ISO 21930 | Yapı ürünleri için EPD ilkeleri ve gereklilikleri | ISO 21930 standard tanımı | |
| ISO 17638 | Kaynaklı birleşimlerde manyetik parçacık muayenesi (NDT örneği) | ISO 17638:2016 kapsam tanımı |
Taşıyıcı Sistem Tasarımı ve Bağlantı Detayları
Deprem güvenliğinde “bağlantı tasarımı” neden merkezi?
TBDY 2018, önüretimli elemanların moment aktaracak şekilde bağlanabildiğini veya pimli/kaynaklı vb. moment aktarmayan şekilde bağlanabileceğini söyleyerek, sistem davranışının bağlantı tipine bağlı olduğunu vurgular. Aynı zamanda alternatif bağlantıların deneysel doğrulamasını şart koşması, deprem performansını “bağlantı kanıtı” üzerinden güvenceye bağlar.
SAFECAST (Avrupa Komisyonu JRC) kılavuzu, “her bağlantı tipinin” en azından bir başlangıç tip testine tabi tutulmasını; buradan bir tasarım modelinin türetilmesini ve aynı tip bağlantıların hesapla doğrulanmasını önerir. Bu yaklaşım, TBDY’nin deneysel belgelendirme mantığıyla uyumludur.
TBDY’ye göre bağlantı sınıfları ve tip örnekleri
TBDY Bölüm 8, iki ana sınıf kullanır:
Mafsallı Bağlantılar (MFB): Esas çerçeve düzleminde moment aktaramayan; kesme ve eksenel kuvvet aktarabilen birleşimlerdir. TBDY ayrıca MFB’nin çok katlı binalarda ancak yerinde dökme veya önüretimli betonarme perdelerle birlikte kullanılabileceğini belirtir.
Moment Aktaran Bağlantılar (MAB): Moment aktarımını sağlayan; ör. ıslak kolon-kiriş bağlantısı, tam ard-germe, üstte ıslak–altta kaynaklı, manşonlu-pimli gibi alt tipleri içerir.
Tipik düğüm/ek/ankraj mekanizmaları
Aşağıda prefabrike betonarme sistemlerde yaygın mekanizmalar, hangi etkileri taşıdığı ve hangi standardın “denetlenebilir” çerçeve verdiği açısından özetlenmiştir.
Dübel/pim/dowel ile kesme aktarımı: Kirişin kolona mafsallı oturduğu çerçevelerde sık görülür. SAFECAST, dübellerin yatay kuvvetleri kesme dayanımı ve mesnet bölgesindeki yerel eğilme ile aktardığını; olası kırılma türlerinin dübel kopması ve beton kenar sıyrılması/dökülmesi gibi modlar olduğunu tanımlar.
Islak derz (emulative) ile monolitik moment aktarımı: Donatı bindirmeleri ve yerinde döküm betonla monolitik sürekliliğin geri kazanılması yaklaşımıdır; SAFECAST bunu “emulative joint system” olarak isimlendirir. TBDY’de “Islak Kolon-Kiriş Bağlantısı (MAB1)” bu sınıfa karşılık gelir.
Manşon/mekanik kuplör ile donatı ekleri: TBDY, moment aktaran elemanların eklerinde kullanılacak donatı ekleme araçlarına ayrı alt maddede yer verir. SAFECAST da mekanik kuplörlü bağlantıları ayrı başlıkta ele alır.
Ankraj plakası + kaynak/bolt: Özellikle panel/cephe ve bazı çerçeve bağlantılarında görülür. ACI 533R-11, duvar paneli tasarımında bağlantıları (Connections) ayrı başlıkta ele alır; ayrıca toleransların bağlantı kurgusuna etkisini detaylandırır. (Türkiye’de depremde kaplama/cephe elemanlarının davranışı ayrı bir uzmanlık alanıdır; SAFECAST kılavuzu bu konuyu kapsam dışında bıraktığını da açıkça ifade eder.)
Tipik detay şemaları
Aşağıdaki şemalar, sahada en sık karşılaşılan üç bağlantı aileğini “tasarım mantığı” açısından gösteren temsili çizimlerdir. (Ölçüler ve donatı miktarları projeye/standarta göre belirlenmelidir.)
Boşluklu döşeme–döşeme derzi (anahtar oluğu grout + çevresel bağ): SAFECAST, döşeme-döşeme derzlerinin diyafram davranışında süreklilik sağlayabildiğini; derz açıklığına göre agrega boyutunun sınırlandırılması gerektiğini vurgular.
Üstten görünüş (şematik)
┌──────── HCS ────────┐ ┌──────── HCS ────────┐
│ ○ ○ ○ ○ keyway │==│ keyway ○ ○ ○ ○ │
└─────────────────────┘ └─────────────────────┘
↑ derz dolgusu (büzülmesiz grout/harç)
Çevrede: süreklilik bağları / diyafram aktarımı
Kolon–temel soket (pocket) bağlantısı: SAFECAST, kolonun soket içine oturtulması, boşlukların büzülmesiz harçla doldurulması ve stabilite için yeterli soket derinliği gibi prensiplere işaret eder
Kesit (şematik)
Kolon
││
││
┌───┴┴───┐ ← temel soketi (pocket)
│ grout │
│ grout │
└────────┘
┌──────────┐
│ Temel │
└──────────┘
Kiriş–kolon dübelli (mafsallı) bağlantı: SAFECAST, yatay R kuvvetinin dübel kesmesi ile taşındığı davranış modelini gösterir; kırılma modlarını listeler.
Üretim Süreçleri, Malzeme Gereksinimleri ve Fabrika Kalite Sistemi
Üretim akışı ve proses kontrolü
Tipik fabrika üretim akışı; kalıp hazırlama → donatı/ankraj yerleşimi → beton dökümü ve sıkıştırma → kür → kalıptan alma → yüzey işlemleri → işaretleme/izlenebilirlik → stoklama → sevk şeklindedir. ACI 533R-11, panel üretimi için kalıp (molds), beton karışımı, donatı, yerleştirme, yüzey bitişi, kür, depolama ve sevkiyatı ayrı alt başlıklarda sıralar.
Türkiye’de kamu teknik şartnamelerinde üretim ve kalite kontrol için Türk standartlarına ve Prefabrik Birliği kılavuzlarına uyum hedefi belirtilir.
Kalıp ve donatı/ankraj yerleşimi
Kalıp sistemleri (çelik kalıp, ayarlanabilir kalıp, döküm hattı/bed) prefabrikasyonda boyutsal tolerans ve yüzey kalitesi açısından belirleyicidir. Teknik şartname, kalıpların deformasyona karşı dayanıklı olmasını, uygun kalıp yağı kullanılmasını ve yüzeylerin düzgün olmasını ister.
Donatı/ek parçalar: Teknik şartname, betonarme donatısında TS-708’e uygun çelik kullanımını; öngerilmeli elemanlarda uygun tel/halat standartlarına uyumu ve katkı maddelerinde özellikle öngerme çeliğine zarar verebilecek korozif etkili katkılardan kaçınmayı vurgular.
Beton sınıfı, vibrasyon ve soğuk derz
Sıkıştırma: Teknik şartname, bütün betonların vibratörle sıkıştırılmasını, gerekirse dış vibratör kullanımını; betonun boşluksuz ve düşük gözeneklilikte yerleşmesini ister. Ayrıca her elemanın betonunun bir defada dökülmesini ve soğuk derze izin verilmemesini açıkça belirtir.
Beton dayanımı alt sınırı: Aynı doküman, prefabrik elemanlarda kullanılan betonun “BS 20’den düşük olamayacağını” ifade eder. Güncel deprem mevzuatı ise (TBDY) deprem etkisine maruz önüretimli binalarda en düşük beton kalitesini C30 olarak tanımlar. Pratik sonuç: Güncel projelerde “asıl belirleyici eşik” TBDY’nin C30 şartıdır.
Kür, yüzey işlemleri ve erken dayanım stratejisi
Buhar kürü: Teknik şartname, buhar kürü uygulanacaksa ilgili esaslara uyumu; yüzeyde pürüz/lekelenme oluşmaması için tedbir alınmasını ister. Sektörel teknik kaynaklar, buhar kürünün erken dayanım kazanımı için uygulandığını ve kür sıcaklığı/süre parametrelerinin 28 günlük dayanımı etkilediğini vurgular.
Yüzey işlemleri: ACI 533R-11, yüzey bitişlerini (surface finishes) ve kaplama/koruyucu malzemeleri (curing materials and sealers) üretim sürecinin parçası olarak ele alır.
Fabrika kalite yönetimi ve belgelendirme
TSE K 118: TSE’nin “Ön dökümlü betonarme yapı elemanları” için yayımladığı TSE K 118; ISO 9001 proses modeli üzerine kurulu olup bazı maddeleri sektöre yönelik daha ayrıntılı kurgulandığını belirtir. (Bu, fabrikaların “ürün kalitesi” kadar “proses izlenebilirliği ve disiplinini” de belgelendirmeye dönük bir çerçeve oluşturur.)
EN 13369 ve FPC: EN 13369 ailesinde fabrika üretim kontrolü (FPC) önemli bir eksendir; EN 13369:2013 madde 6.3’e atıfla FPC sisteminin insert/ankraj gömülmesi gibi kritik üretim adımlarını kapsaması gerektiği belirtilir.
Montaj, Lojistik, Kalite Kontrol ve Testler
Stoklama, taşıma ve montaj prosedürleri
Stoklama ve izlenebilirlik: Teknik şartname, elemanlar üzerinde üretici adı/simgesi ve üretim tarihinin işaretlenmesini; gerekiyorsa yapıdaki yerine dair bilgi verilmesini, ayrıca stok sahasında ahşap travers/takozlarla istiflenmesini ve doğrudan zemine konulmamasını ister.
Taşıma: Elemanların boy/ağırlıklarına uygun kamyon/treyler/özel araçla taşınması; ahşap takoz/travers üzerinde uygun mesnetlenmesi; gerekirse çelik halatlarla kasaya bağlanması gibi hükümler şartnamede yer alır.
Montaj: Montajın sorumlu mühendis veya montaj teknisyeni nezaretinde yapılması; projedeki tüm detayların uygulanması; kaynaklı birleşim varsa kaynak kalınlıklarının projeye uygunluğunun kontrol edilmesi; önemli hasarlı elemanın montajına izin verilmemesi gibi hükümler tanımlıdır. TBDY de montaj ve kullanım aşamalarının hesap ve detaylandırmada dikkate alınmasını esas alır.
Lojistik kısıtlar, gabari ve özel izinler
Prefabrik eleman lojistiğinde en temel kısıt; karayolu gabari ve ağırlık sınırlarıdır. Karayolları Trafik Yönetmeliği 128. madde; azami genişlik 2,55 m, azami yükseklik 4,00 m, azami uzunlukları ve aks/toplam ağırlık limitlerini listeler; limitleri aşan “bölünemeyen özel yük” taşımalarında KGM’den Özel Yük Taşıma İzin Belgesi/Özel İzin Belgesi alınmasını düzenler. Bu, özellikle uzun kirişler, geniş döşeme plakları, ağır kolonlar ve 3B modüller için proje başında “tasarım–lojistik eşgüdümü” gerektirir.
KGM, özel yük izin süreçleri için çevrimiçi başvuru altyapısı bulunduğunu ve KGM yol ağı dışındaki güzergâhlarda ilgili kurumdan onay yazısı gerektirdiğini açıklar.
Kalite kontrol deneyleri ve kabul kriterleri
Beton numune ve basınç dayanımı: Teknik şartname, her 25 m³ beton için en az 3 adet küp/silindir numune alınmasını; buhar kürlü elemanlarda kalıptan alma öncesi ve 28. gün; buhar kürsüzde 7. ve 28. günde kırımlar yapılmasını tarif eder. Basınç dayanımı deney standardı olarak TS EN 12390-3 (Sertleşmiş beton – deney numunelerinin basınç dayanımının tayini) TSE katalog/kapak çıktısı ile doğrulanabilir.
Tahribatsız muayene (NDT) ve yerinde dayanım kestirimi: Teknik şartname, proje çelişkisi veya numune dayanımı sınır altına düşerse idarenin “tahrip etmeyen yükleme deneyi” ve/veya “beton tabancası ile dayanım deneyi” isteyebileceğini belirtir. Güncel Avrupa standardizasyonunda, örnek NDT yöntemleri şunlardır:
- EN 12504-2: Rebound (Schmidt) çekici ile geri sıçrama sayısı; sahadaki betonun uniformitesini ve zayıf bölgeleri belirlemede kullanılabilir.
- EN 12504-4: Ultrasonik darbe hızı; sertleşmiş betonda dalga yayılma hızına dayalı değerlendirmelerde kullanılır.
Kaynaklı birleşimler için NDT: Prefabrik montajda kaynaklı bağlantılar varsa, kaynak muayene prosedürleri de kalite kontrolün parçasıdır. Örneğin ISO 17638:2016, ferromanyetik malzemelerde kaynak yüzey kusurlarının manyetik parçacık yöntemiyle tespitine ilişkin teknikleri tanımlar.
Bağlantı tip testleri (deprem etkisi): SAFECAST kılavuzu, her bağlantı tipinin başlangıç tip testine tabi tutulmasını; deney sonuçlarından tasarım modelinin türetilmesini önermektedir. TBDY, standart dışı bağlantılarda deneysel belgelendirmeyi zorunlu kılar.
Ekonomi, Sürdürülebilirlik ve Performans Değerlendirmesi
2026 Yılı için;
Maliyet analizi için çerçeve ve varsayımlar
Bu bölümde amaç “kesin fiyat vermek” değil; maliyet kalemlerini şeffaflaştırmak ve Türkiye’de resmî birim fiyatlardan hareketle prefabrike–yerinde dökme farkının nerede oluştuğunu göstermektir. Ölçek/lokasyon belirtilmediği için kıyas normalize edilmiştir:
Birim karşılaştırma birimleri:
- Döşeme: TL/m² (16 cm sınıfında karşılaştırma)
- Duvar/Panel: TL/m² (16 cm sınıfında karşılaştırma)
Kaynak: ÇŞİDB 2026 Şubat inşaat birim fiyat listesi (TÜİK endeksleriyle güncellenmiş).
Kamu birim fiyatlarıyla örnek karşılaştırma
Prefabrike (önyapımlı) seçilmiş satırlar:
- 16 cm önyapımlı, öngerilmeli, boşluklu taşıyıcı döşeme: 2.309,19 TL/m² (Poz 15.155.1012).
- 16 cm önyapımlı öngerilmeli boşluklu beton bölme (duvar) elemanı: 2.094,40 TL/m² (Poz 15.155.1008).
Yerinde dökme için bileşen fiyatları (örnek bileşen yaklaşımı):
- C30/37 pompalı hazır beton: 3.649,35 TL/m³ (Poz 15.150.1006).
- Ø8–Ø12 nervürlü çelik çubuğu kesme-bükme-yerine koyma: 46.482,43 TL/ton (Poz 15.160.1003).
- Plywood ile düz yüzeyli betonarme kalıbı: 1.028,33 TL/m² (Poz 15.180.1003).
Döşeme örneği: 16 cm döşeme (yalnız taşıyıcı “kaba iş”)
Varsayım seti:
- Kalınlık: 0,16 m → 0,16 m³ beton/m²
- Donatı yoğunluğu senaryoları: 60 / 80 / 100 kg/m³ (projeye göre değişir; burada duyarlılık göstermek amaçlanmıştır)
- Kalıp alan katsayısı: 1,0 (yalnız alt yüzey; yatay döşeme için)
| Senaryo | Donatı (kg/m²) | Beton (TL/m²) | Donatı işç.+malz. (TL/m²) | Kalıp (TL/m²) | Yerinde dökme toplam (TL/m²) | Prefabrike boşluklu 16 cm (TL/m²) |
|---|---|---|---|---|---|---|
| Düşük donatı | 9,6 | ~584 | ~446 | 1.028 | ~2.058 | 2.309 |
| Orta donatı | 12,8 | ~584 | ~595 | 1.028 | ~2.207 | 2.309 |
| Yüksek donatı | 16,0 | ~584 | ~744 | 1.028 | ~2.356 | 2.309 |
Yorum:
- Bu kıyas, prefabrike döşeme birim fiyatının (2.309 TL/m²) belirli donatı oranlarında yerinde dökme bileşen toplamına yaklaştığını gösterir.
- Ancak birebir kıyas için, iki sistemde de aynı iş kapsamının (ör. şap/topping, derz grout’u, vinç/işçilik, şantiye genel giderleri, hızdan doğan dolaylı kazançlar) aynı sınırla tanımlanması gerekir; birim fiyat kalemleri proje/protokole göre farklı kapsamlar içerebilir.
Duvar örneği: 16 cm taşıyıcı duvar/perde için kaba yaklaşım
Varsayım seti:
- Kalınlık: 0,16 m → 0,16 m³ beton/m²
- Donatı yoğunluğu: 120 kg/m³ (örnek, perde/duvarda artabilir)
- Kalıp alan katsayısı: 2,0 (iki yüz)
Hesap mantığıyla yerinde dökme toplamı (yaklaşık) ≈ 3.533 TL/m² olurken, prefabrike 16 cm boşluklu bölme elemanı 2.094 TL/m² düzeyindedir. Bu, özellikle yüksek kalıp emeği gerektiren tekrarlı duvarlarda prefabrikasyonun maliyet avantajı yaratabildiği bir durum senaryosudur (yine de proje kapsam eşitlemesi şarttır).
Sürdürülebilirlik ve çevresel metrikler
EPD ve ISO çerçevesi: ISO 21930, yapı ürünleri için çevresel ürün beyanlarının (EPD) ilkelerini ve gerekliliklerini tanımlayarak farklı ürünlerin çevresel performansının karşılaştırılabilir biçimde raporlanmasına temel sağlar. Beton ve beton sistemleri için EPD’ler, sektörün ürün bazlı karbon/enerji performansını kıyaslamada pratik araçtır; örneğin PCI, endüstri ölçeğinde EPD çalışmaları yürüttüğünü belirtir.
Prefabrikasyonun potansiyel çevresel avantaj mekanizmaları (proje-bağımlı):
- Daha düşük şantiye firesi, tekrar kullanılabilir kalıplar ve daha iyi süreç kontrolü (kalite sapmalarını ve yeniden iş yapmayı azaltma potansiyeli).
- Erken dayanım stratejileri (örn. buhar kürü) ile daha kısa çevrim, daha az bekleme kaynaklı kaynak tüketimi (ancak buhar kürünün enerji girdisi de hesaba katılmalıdır).
- Çok işlevli prefabrike cephe elemanları (örn. ısı yalıtımı entegre) kullanım aşamasında enerji performansına katkı sağlayabilir; akademik vaka çalışmaları bu tür panel çözümlerinin çevresel etkiyi azaltabildiğini raporlar.
Dayanıklılık ve deprem performansı
Deprem performansı: ACI 550.1R, “emulative detailing” yaklaşımını; prefabrike elemanların ve bağlantıların, yapı sanki monolitik yerinde dökme betonarme gibi davranacak performans eşdeğerliliği hedefiyle detaylandırılması olarak tanımlar. Türkiye’de TBDY, bağlantı tiplerini bu mantıkta sınıflandırır ve alternatif bağlantılarda deneysel kanıt ister.
Diyafram davranışı: Prefabrike döşemeli binalarda deprem kuvvetlerinin düşey taşıyıcı sistemlere güvenle aktarılması için diyafram sürekliliği kritik olup, TBDY Bölüm 8’de “diyaframlara ilişkin koşullar” ve ayrıca çatı diyaframı alt başlıkları bulunur. ACI 318 tarafında da precast diyaframların deprem etkileri için ek kriterlerin kodlaştığı; ACI 318-19’un belirli bir maddesinin “precast concrete diaphragms” için uygulanacağı PCI makalesinde belirtilir.
Riskler ve sınırlamalar (özet):
- Bağlantı detayı kaynaklı kırılganlık (yetersiz ankraj, yetersiz dübel kenar mesafesi, uygunsuz grout vb.); SAFECAST kırılma modlarını açıkça tarif eder.
- Tolerans yönetimi zayıfsa montajda zorlanma ve beklenmeyen ikincil etkiler; ACI 533R toleransları başlı başına bölüm yapar.
- Lojistik kısıtlar nedeniyle eleman boyutunun sınırlanması; gabari dışı yükte izin ve güzergâh yönetimi gerekir.
- Standart dışı bağlantıların mevzuat uyumu: TBDY, deneysel belgelendirme şartı koyar.
Türkiye’den Vaka Çalışmaları ve Uygulama Rehberi
Vaka çalışmaları ve proje örnekleri
Metro ve viyadük ölçeğinde prekast kullanımına örnek: Yapı Merkezi, Dubai Metro projesinde viyadüklerin prekast parçalarının 700.000 m² alanda üretilerek inşaat sürecinin hızlandırıldığını belirtir.
Segmental prekast (köprü/viadük) üretim pratiğine örnek teknik doküman: Yapı Merkezi doküman arşivindeki bir sunum/PDF, prekast sahasında segmentlerin prefabrike edildiğini, “iso segment” gibi segment tiplerinden bahseder ve üretim–stok–taşıma sekansına dair teknik anlatım içerir.
Endüstriyel yapı ölçeğinde prekast hacim kullanımına örnek: Yapı Merkezi’nin bir haberinde, BMW Group’un Macaristan yatırımında üstlenilen binalarda yaklaşık 7.000 m³ prekast beton kullanımı ifade edilir.
Cephe paneli uygulamalarına örnek: Fibrobeton’un tarihçe sayfası, Metrocity projesi gibi işlerde ısı yalıtımlı panel çözümleriyle uygulamalar yürüttüğünü ve ödül aldığını belirtir (ticari kaynaktır; proje detayları için ayrıca proje dokümanı talep edilmelidir).
Otoyol/altyapı elemanı örneği: Bir üretici firma proje referansında Kuzey Marmara Otoyolu’nda prefabrike betonarme elemanların üretim–nakliye–montaj hizmetlerini yaptığını belirtir (ticari beyan niteliğindedir).
